Sıcak Dip Galvanizli Çelik Truss H kirişleri ile Çelik Yapı Üretimi

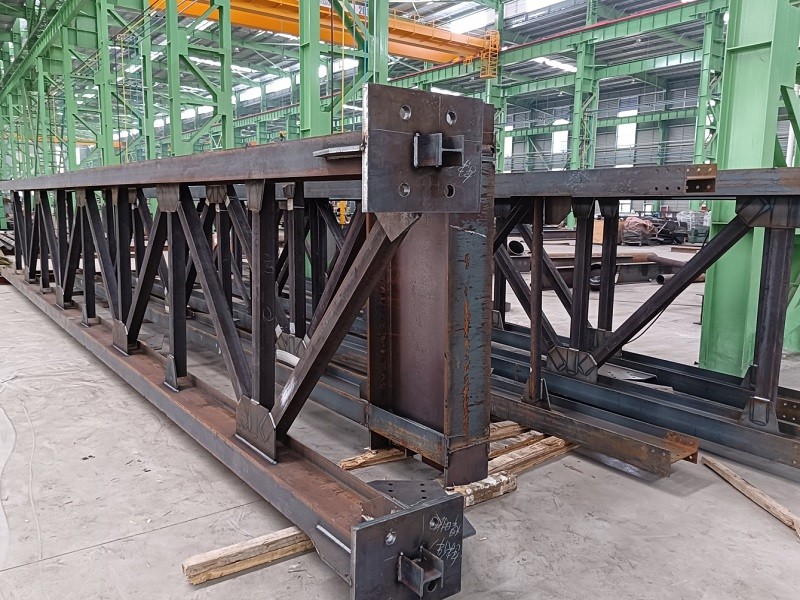

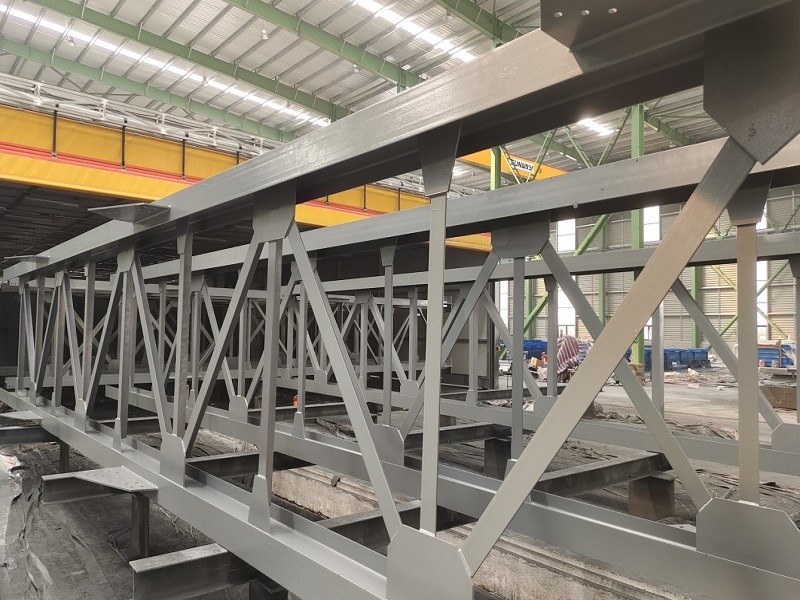

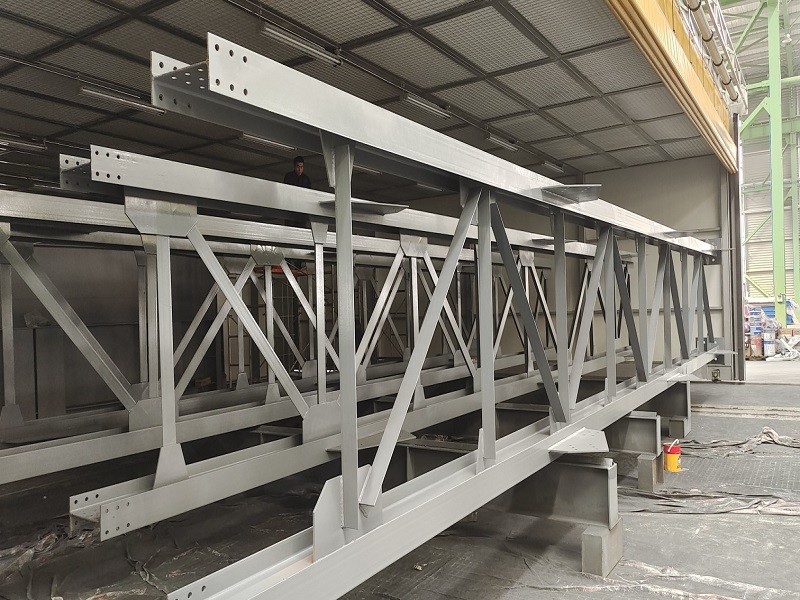

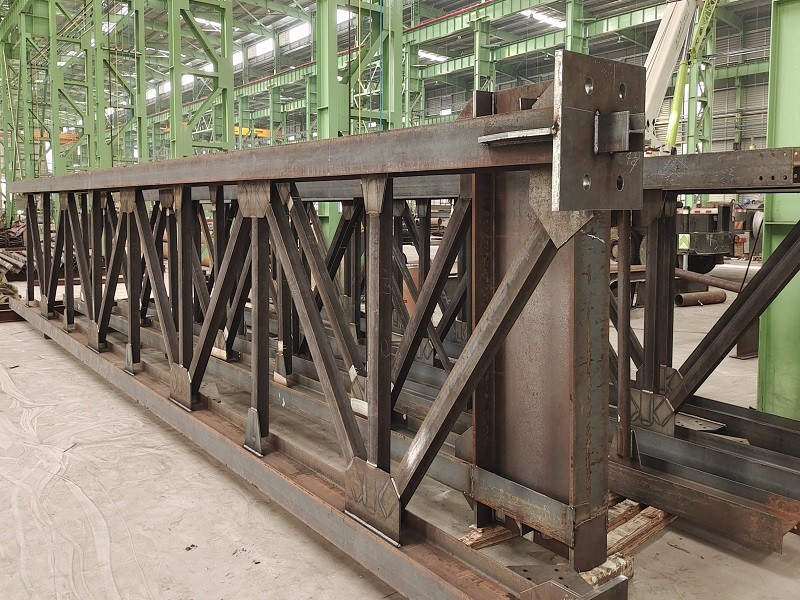

H-Kirişlerle Üretilen Çelik Kafes Yapılar

‌

Modern Mühendislik İçin Gelişmiş Bir Yapısal Çözüm

1. Malzeme Genel Bakışı

Belirgin "H" kesiti, paralel flanşları ve merkezi gövdesi ile karakterize edilen H-kirişler (geniş flanşlı kirişler), modern kafes yapımında tercih edilen seçenek haline gelmiştir. ASTM A992 (Fy=345 MPa) ve EN 10025 S355 dahil uluslararası standartlara göre üretilen bu sıcak haddelenmiş profiller şunları sunar:

• ‌Optimize edilmiş kesit özellikleri‌: Tipik boyutlar 100x100x6x8mm'den 900x300x16x28mm'ye (YxGxtwxtf) kadar değişir
• ‌Üstün yük taşıma kapasitesi‌: Ağır hizmet uygulamaları için kesit modülü (Sx) 6.380 cm³'e kadar
• ‌Gelişmiş stabilite‌: AISC 360'a göre flanş genişliği-kalınlık oranları 0.56√(E/Fy)'nin altında kontrol edilir

2. Yapısal Konfigürasyon

H-kiriş kafesler üç ana düzen kullanır:

1. ‌Paralel Kirişli Kafesler‌:

   • Üst/Alt Kirişler: HEA 400-600 serisi
   • Ağ Üyeleri: K/Birleşimli dairesel içi boş profiller (CHS)
   • Tipik açıklıklar: Endüstriyel çatılar için 24-60m

2. ‌Üçgen Kafesler‌:

   • HEB 300 kirişleri ile T-kesitli düşey elemanları birleştiren hibrit sistemler
   • Düğüm aralığı açıklığın 1/8~1/12'si olarak optimize edilmiştir

3. ‌Eğri Kirişli Sistemler‌:

   • Konik H-kirişlerden (EN 10210) ve ≥15m eğrilik yarıçaplarından imal edilmiştir
   • Uygulamalar: Stadyum konsolları ve kemer köprüler

3. Teknik Avantajlar

• ‌Yüksek Moment Dayanımı‌: Flanş kalınlığı (16-40mm) 4.500 kN·m'ye kadar eğilme direnci sağlar
• ‌Verimli Birleşimler‌:
  • Cıvatalı alın plakalı birleşimler (Grade 10.9 M24-M36 cıvatalar)
  • Sismik bölgeler için CJP (Tam Birleşim Nüfuzu) kaynaklı birleşimler
• ‌İnşa Edilebilirlik Faydaları‌:
  • Kutu kesitli kafeslere göre %25 daha hızlı montaj
  • Beton alternatiflerine göre %40 ağırlık azalması
• ‌Yangın Performansı‌:
  • Korunmasız derecelendirme: 15-30 dakika (ortam sıcaklığı artışı <550°C)İntümesan kaplama yangın direncini 90-120 dakikaya uzatır
  • Ürün adı

Özel bir ekip

hızlı yanıt; Özelleştirilmiş ürünler için tam üretim hattı;

 AISC & CWB & JIS Sertifikalı Kalite; Özelleştirilmiş ürünler için tam üretim hattı;

C

eviz limanına yakın, ziyaret ve teslimat için uygun; 150000M2 Üretim Alanı büyük hacimleri alabilir
